NossoTubos de cilindro de tolerância ISO H8representam o mais alto padrão em componentes de cilindros hidráulicos-projetados com precisão. Essestubos afiados premiumsão fabricados com excepcionalmente apertadoH8limites de tolerância, garantindo precisão dimensional superior e desempenho confiável em aplicações hidráulicas críticas. Ao contrário dos tubos de tolerância H9 padrão, nossa classe H8 oferece maior precisão para aplicações exigentes onde são necessárias folga mínima e precisão máxima. Esses tubos são perfeitos para sistemas hidráulicos de alta-pressão, máquinas industriais de precisão e aplicações que exigem precisão posicional excepcional.
Equipe profissional
7x24 horas

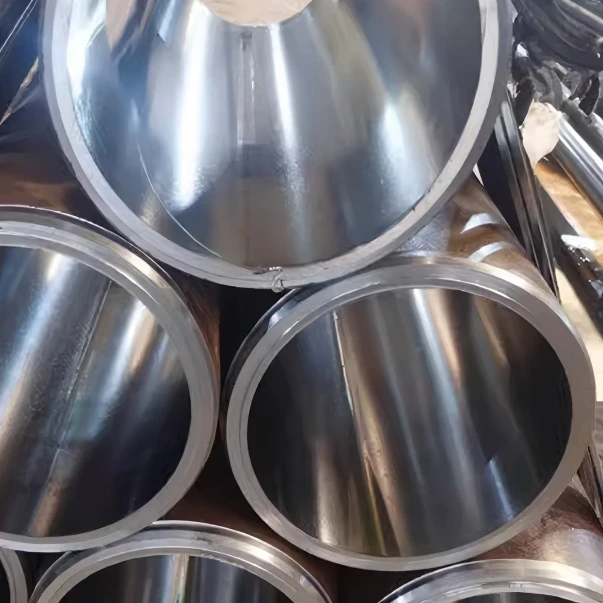

Tubos de cilindro de tolerância ISO H8
Tubos cilíndricos para aplicações hidráulicas visão geral do produto Descrição da série: Tubos cilíndricos ISO H8, internos afiados ou desbastados e aço polido por rolo.
Padrões disponíveis: EN10305-1, EN 10305-2, EN 10297, DIN2391, DIN2393, JIS 3445, ASTM A519
Grau disponível:grau: E355, DIN St52, BS CFS5, JIS STKM19A, AISI /SAE /ASTM 1524/1024, GOST St6sp
Rugosidade da superfície interna Ra menor ou igual a 0,22 µm
Desvio local máximo. 1 mm: 1000 mm
Desvio total Tubos com comprimento menor ou igual a 6 m: max. 3.5 mm: 1000 mm
Tolerâncias H8
|
Tolerâncias H8 (Todas as tolerâncias são + valores mostrados/ -0,00) |
||||||||
|
Diâmetro interno mm |
18~30 |
30~50 |
50~80 |
80~120 |
120~180 |
180~ 250 |
250~ 315 |
315~ 400 |
|
Tolerância de ID mm |
0.033 |
0.039 |
0.046 |
0.054 |
0.063 |
0.072 |
0.081 |
0.089 |
Tubos trefilados a frio sem costura (SCD) EN10305-1 (DIN 2391) Desbastados e polidos a rolo H8
|
Padrão de fabricação |
EN 10305-1 E355SR |
|
Retidão |
1,0mm/1000mm |
|
Excentricidade (tolerância de espessura de parede) |
+/- 7,5% de espessura da parede |
|
Rugosidade da superfície interna |
Ra < 0,2 µm // Rt < 3 µm |
|
Superfície interna tpi |
>60% a 0,17 um de profundidade |
|
Dureza da superfície interna |
HB 190-245 |
|
Comprimento de fabricação |
5-10 m |
Desenhados sobre um mandril Tubos DOM EN 10305-2 Desbastados e polidos a rolo H8
|
Padrão de fabricação |
EN 10305-2 (DIN2393) E355SR |
|
Retidão |
1,0mm/1000mm |
|
Excentricidade (tolerância de espessura de parede) |
+/- 3-5% de espessura da parede |
|
Rugosidade da superfície interna |
Ra < 0,2 µm // Rt < 3 µm |
|
Superfície interna tpi |
>60% a 0,17 um de profundidade |
|
Dureza da superfície interna |
HB 190-245 |
|
Comprimento de fabricação |
5-10 m |
Tubos laminados a quente EN 10297 tubo furado e afiado H8
|
Padrão de fabricação |
EN 10297 (DIN2448/1629) E355/E355K2 +N |
|
Retidão |
1,0 mm/1000 mm // a pedido, 0,1 mm/1000 mm |
|
Excentricidade (tolerância de espessura de parede) |
+/- 12,5% de espessura da parede |
|
Rugosidade da superfície interna |
Ra < 0,4 µm // Rt < 3 µm |
|
Superfície interna tpi |
>60% a 0,17 um de profundidade |
|
Dureza da superfície interna |
HC 150 - 200 |
|
Dureza da superfície interna |
3-10 m |
Aplicativos
Cilindros hidráulicos-de alta pressão
Cilindros pneumáticos de precisão
Máquinas de moldagem por injeção
Prensas industriais e máquinas-ferramentas
Hidráulica móvel (construção, agricultura)
Equipamentos marítimos e offshore
Sistemas de automação e robótica
Perguntas frequentes
P: Qual é a diferença entre a tolerância H8 e H9?
R: A tolerância H8 é aproximadamente 30-50% mais restrita que a tolerância H9, proporcionando melhor controle dimensional para aplicações de precisão.
P: Você pode fornecer tamanhos personalizados?
R: Sim, podemos fabricar diâmetros e comprimentos personalizados de acordo com suas necessidades.
P: Vocês fornecem certificados de materiais?
R: Sim, fornecemos certificados de material EN 10204 3.1 em todas as remessas.
